树莓派更换扩展板操作说明

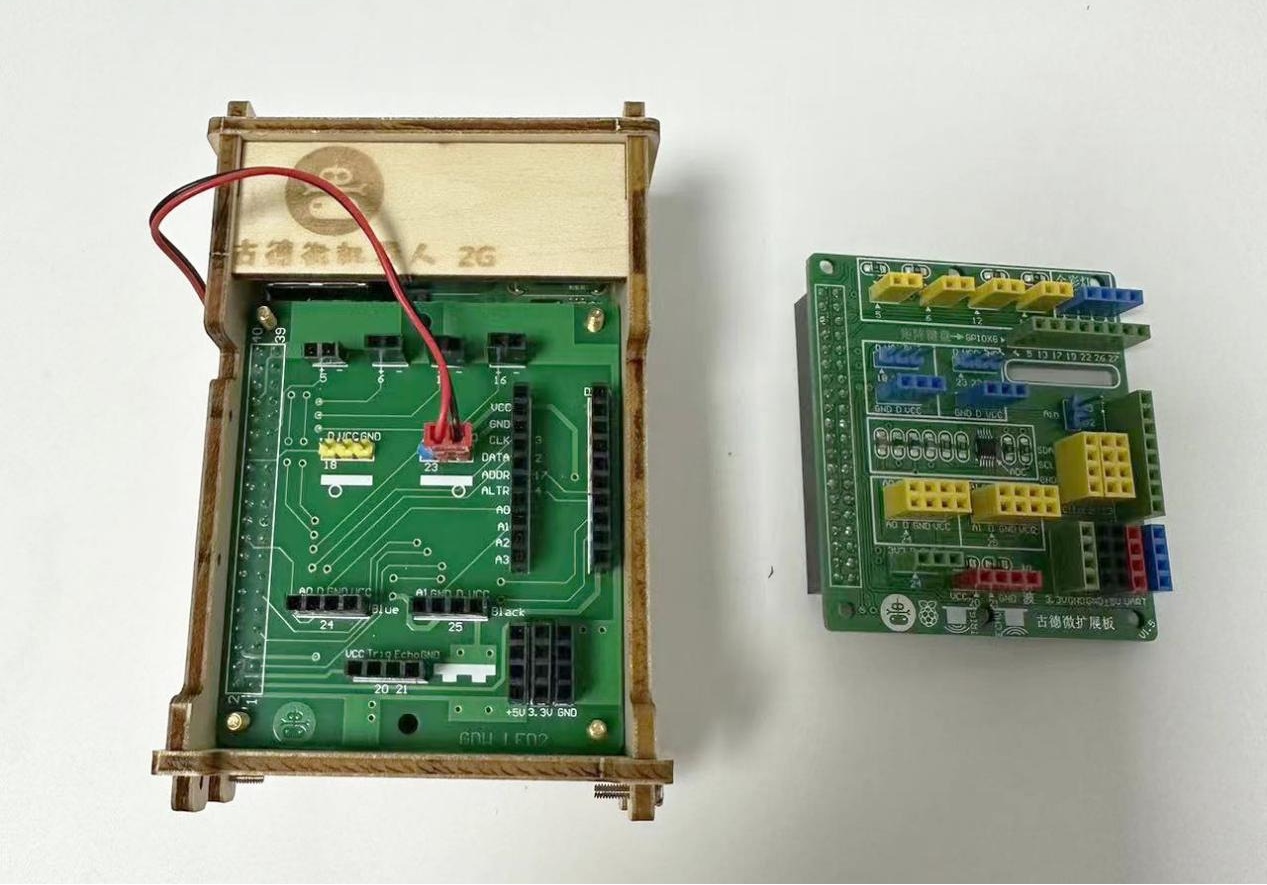

1. 一个完整的树莓派，和一个扩展板二代，如下图

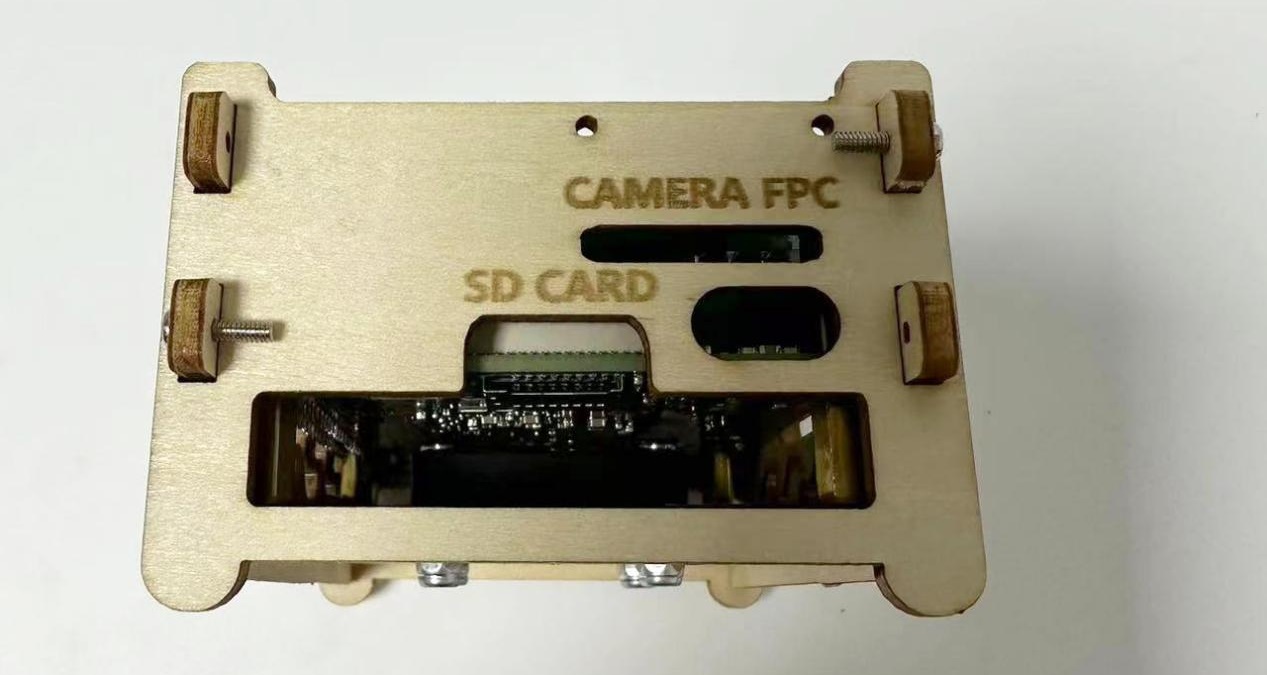

2. 找到如下图这一面

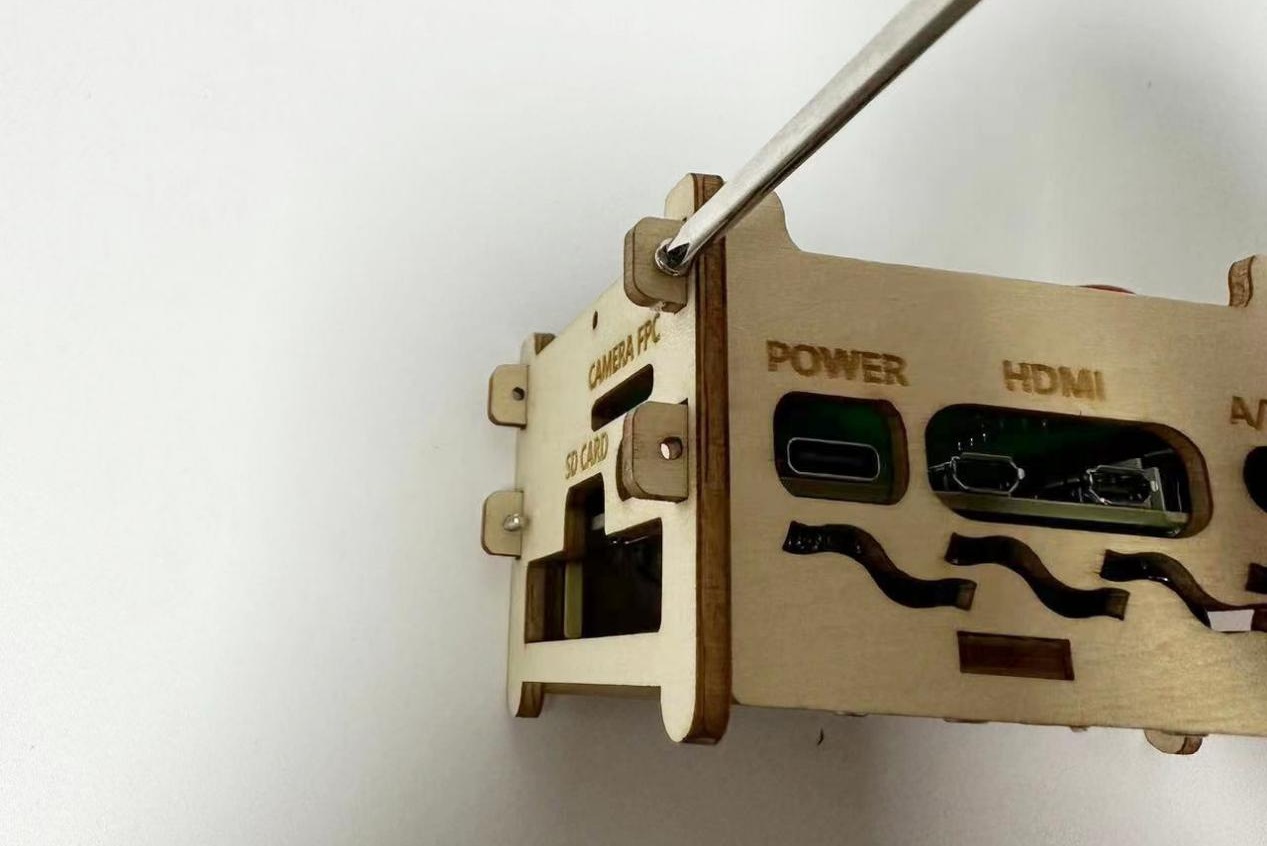

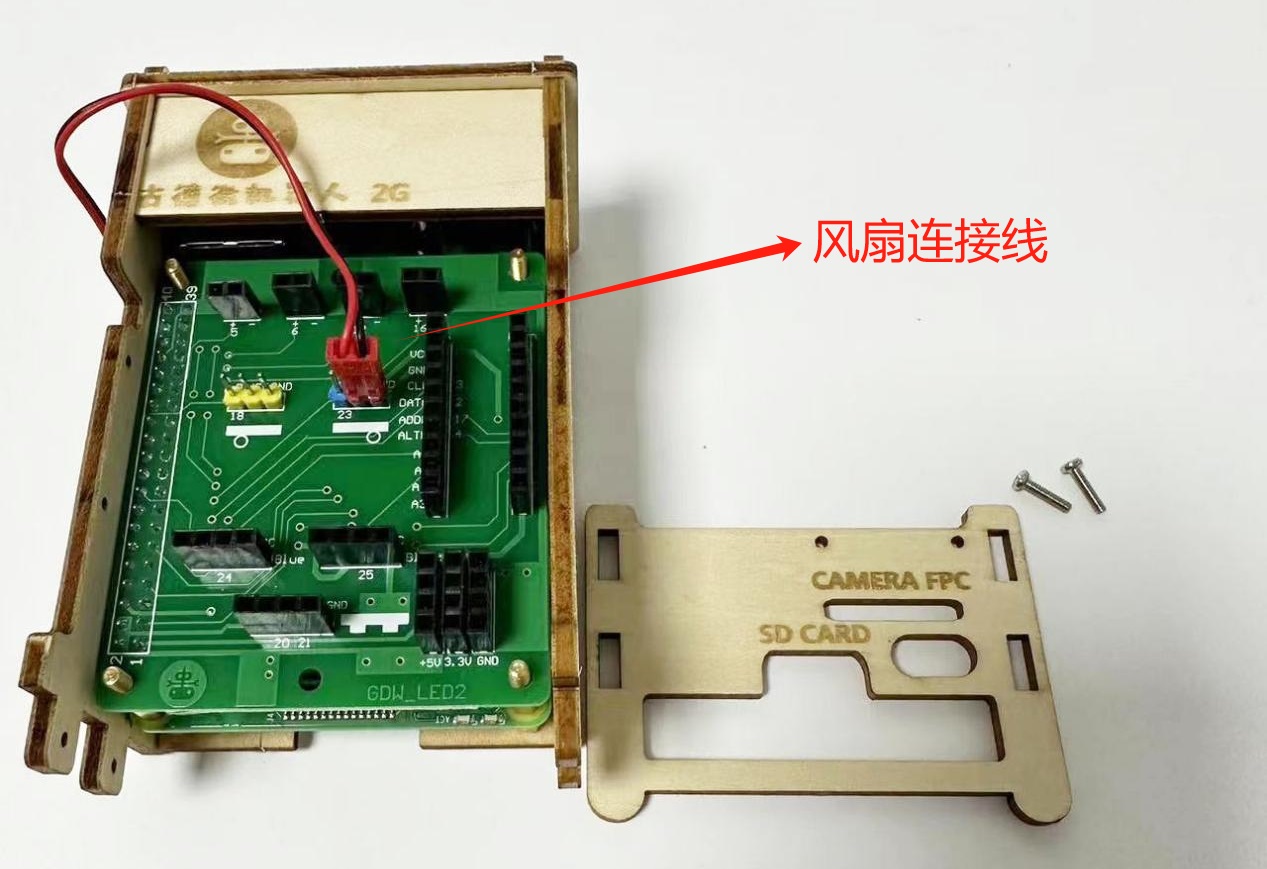

3. 将这面两侧螺丝拧开

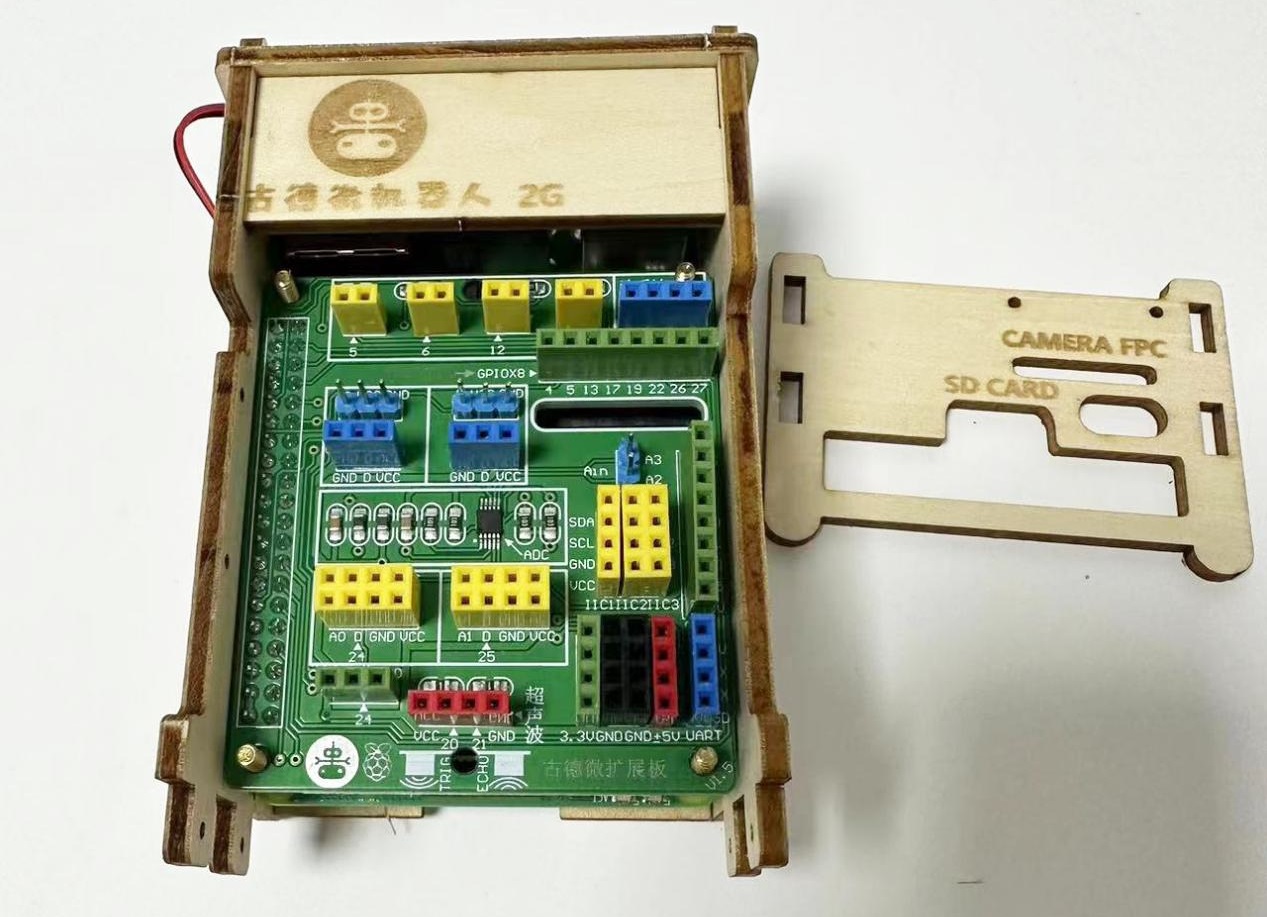

4. 然后把这块木板取下来，再将扩展板中风扇连接线拔下（注意红、黑线连接的接口）

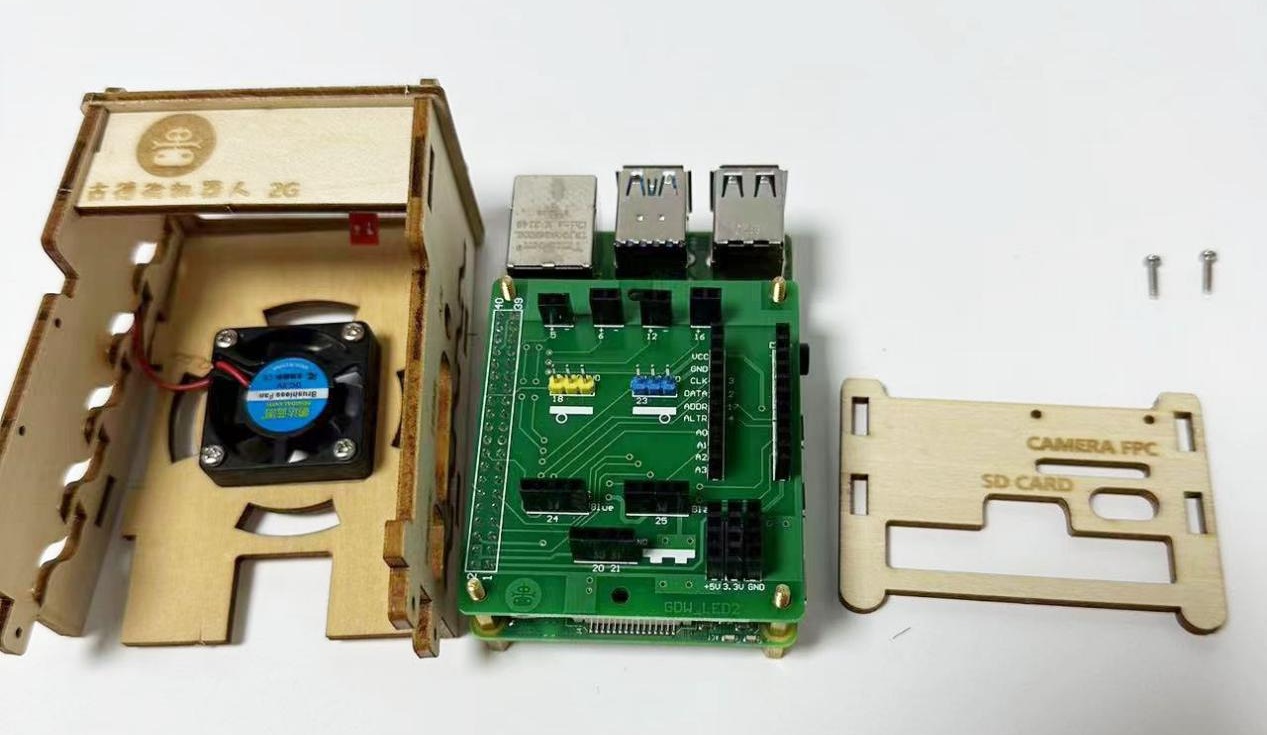

5. 再把中间树莓派给取出来

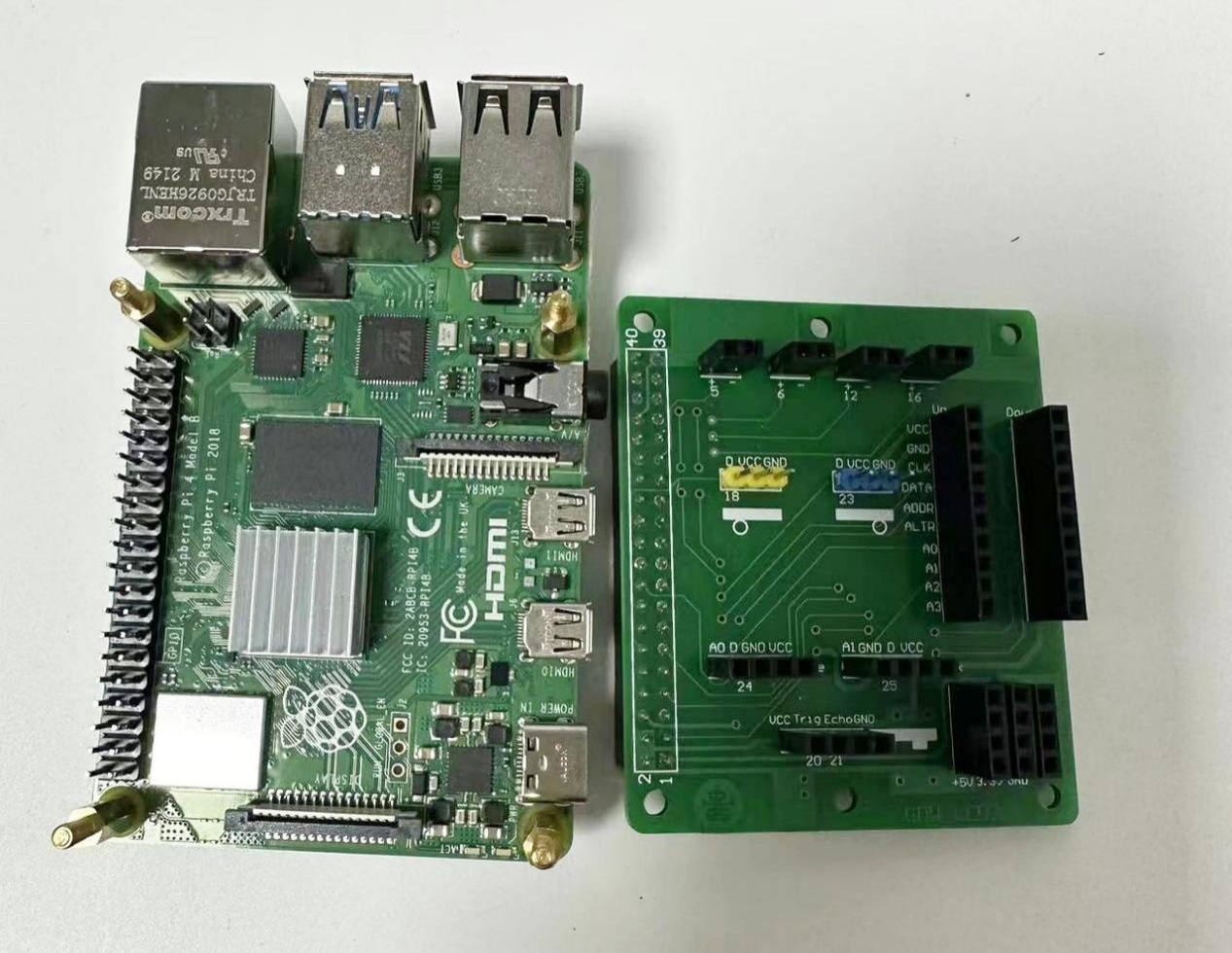

6. 将树莓派上旧的扩展板取下（可能比较紧，要小心些）

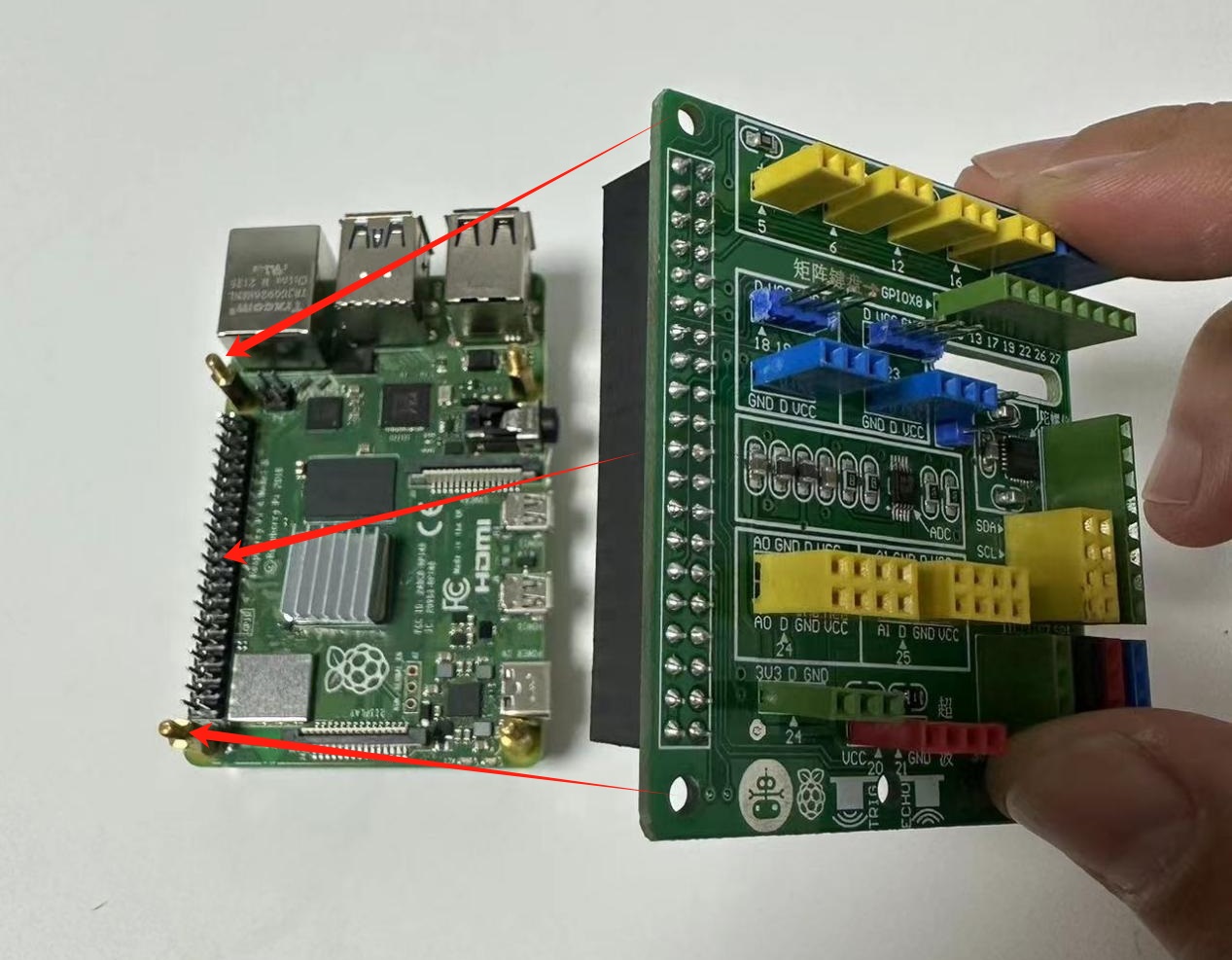

7. 将新扩展板的4个螺丝口对上树莓派上的螺丝，排插对准排针，然后按压插入。

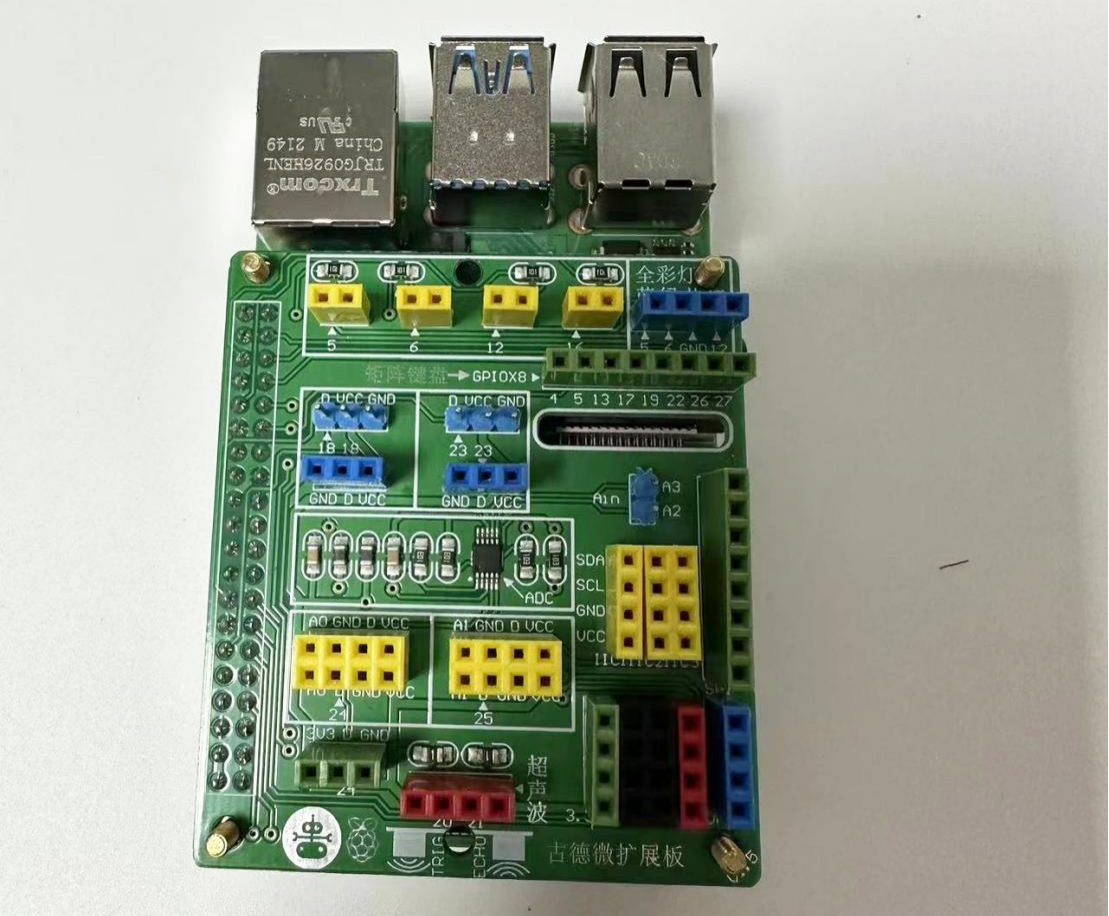

插入后的样子

8. 再把换好的树莓派放入保护壳中

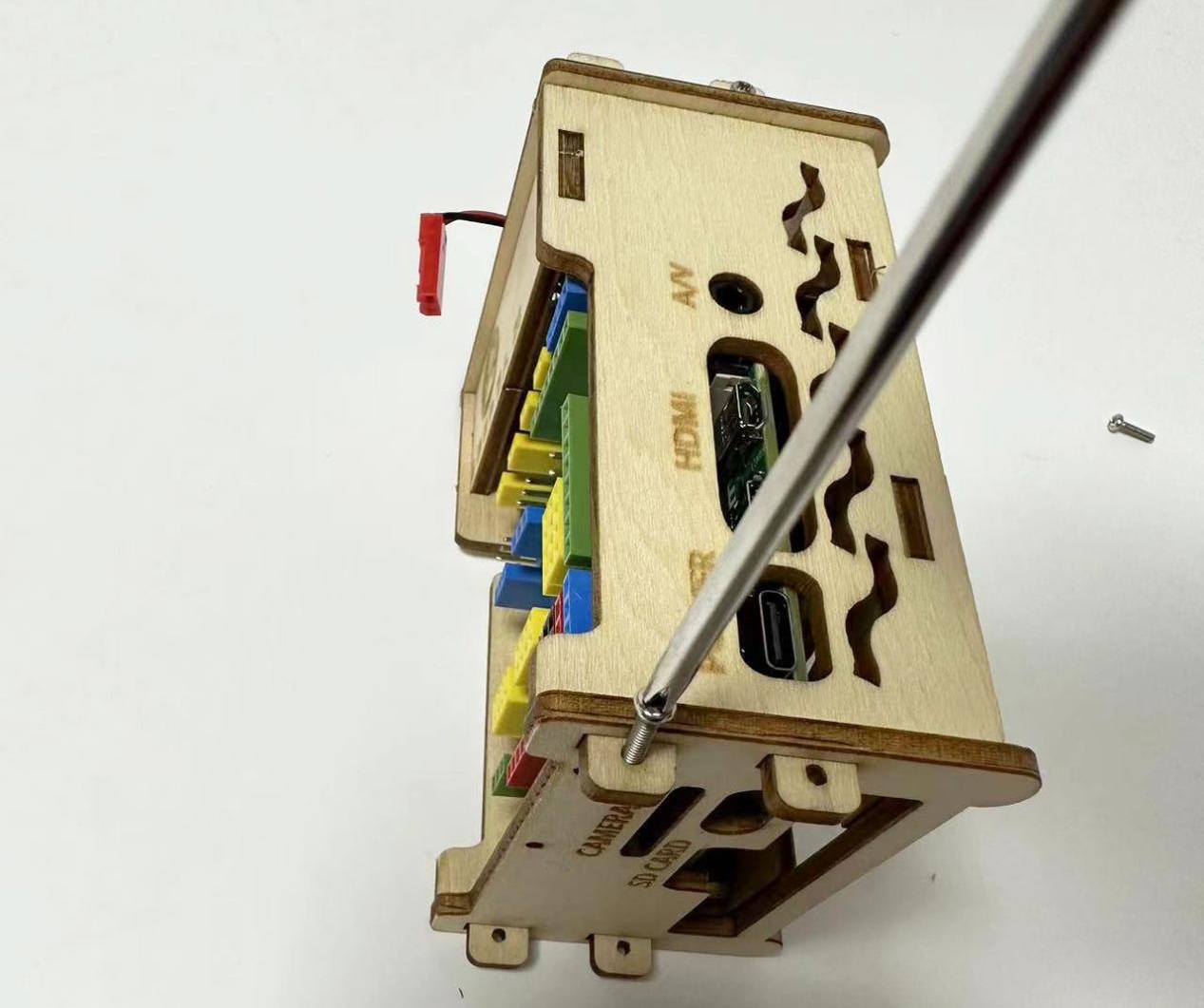

9. 将拆下的那块木板重新拼装上，两边拧上螺丝

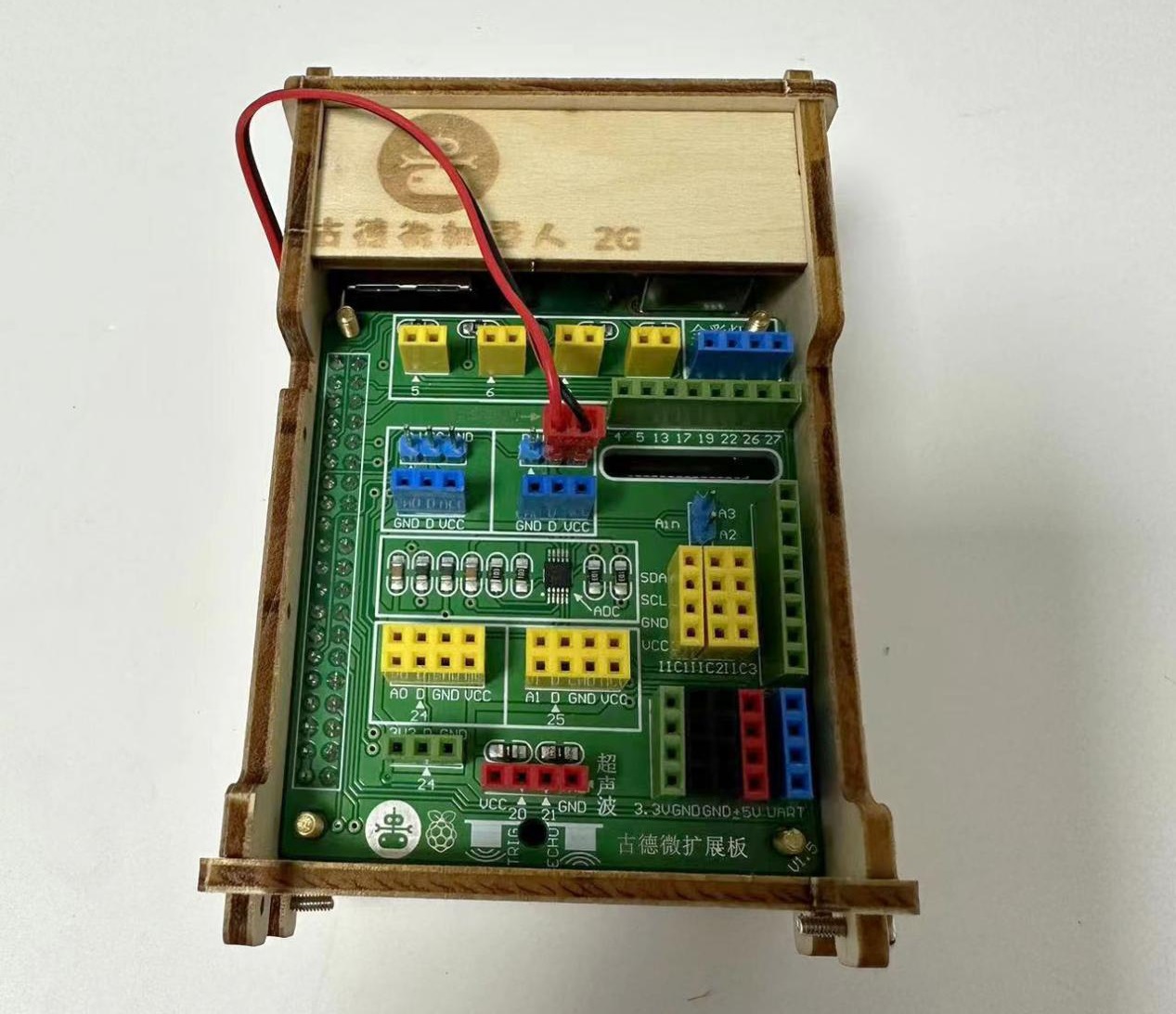

10. 将风扇连接线插入扩展板23号口中，红色线接口对准VCC，黑色线接口对准GND
