磁力计积木块
1.功能描述
功能简介
- 采用GY-271三轴磁力传感器检测各轴数据和检验磁场大小。
功能简介：输出磁力计各轴的检测数据，可选择xyz三轴；
参数一：选择xzy三轴之一输出数据；
返回值：返回选择轴的磁力数据；数据类型：整型（数字）；
功能简介：获取磁力检测结果，当磁场大于3000时输出1，否则输出0；
返回值：0或1；整型（数字）；
接线图

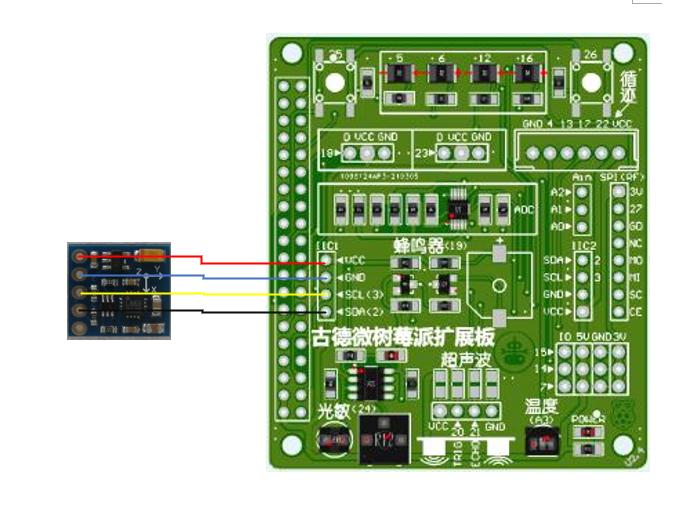

（图1）磁力计连接图
| 序号 | 标注 | 管脚功能 | 用途 |
|---|---|---|---|
| 1 | VCC | VCC | 电源正极输入口 |
| 2 | GND | GND | 电源负极输入口 |
| 3 | SCL | CLK | I2C时钟信号输入口 |
| 4 | SDA | DATA | I2C数据信号输入口 |
传感器参数
型号：GY-271
使用芯片：HMC5883L
供电电源：3-5v
通信方式：IIC通信协议
测量范围：±1.3-8 高斯

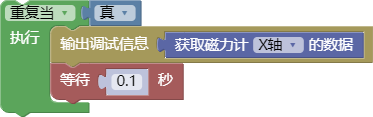

积木块应用
