Flick HAT手势识别扩展板

• Flick hat是一种扩展板，插槽可以直接连接到树莓派主板，使得使用者可以添加3D和手势功能。Flick hat可以和树莓派项目进行结合，以提供一个新的控制方法，即通过手势和触摸控制，甚至可以将已经完成的flick项目隐藏到非导电材料的后面，使用近场手势技术，它可以在以10cm为半径的3D球形区域内检测到手势，这就意味着使用者是需要滑动手部，轻点手指或者画一个形状，flick hat就可以进行追踪。

• Flick hat即插即用，因此可以在短时间内进行启用和运行。Pi电源提供软件库，向用户展示什么是可能的，并协助用户启动项目。使用flick hat，用户可以控制计算机、TV、音乐系统等。

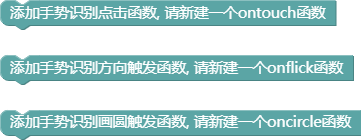

1. 积木功能说明

• 功能简介：新建的ontouch函数需要带带一个参数用于接收touch位置信息。
• 参数说明：无。
• 返回值：无。

• 功能简介：新建的onflick函数需要带两个参数用于接收位置信息，一个是起始位置，一个是结束位置
• 参数说明：无。
• 返回值：无。

• 功能简介：新建的oncircle函数需要带一个参数用于接收圆位置信息。
• 参数说明：无。
• 返回值：无。

2. 硬件接线说明

图1 Flick hat

Flick hat和树莓派的组装方法如下图所示。

图2 flickhat与树莓派连接

3. 注意事项

• 无。

4. 积木块应用案例

• 下面的例子展示了如何使用Flick Hat扩展板。

• 下图为flick hat的手势示意图，以中心为节点，分别是上北下南，左西右东，和传统的地图指针是一样的。



• 具体的测试代码如下图所示：



• 点击这里下载本案例代码。

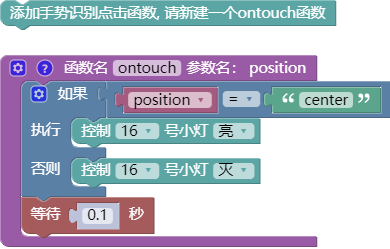

2.通过flickhat进行控制小灯的亮灭：通过判断手势是否为center，从而控制小灯的亮灭，如果手势为center，则小灯亮起，如果手势不是center，则小灯熄灭，具体程序如下图所示。

• 点击这里下载本案例代码。
