电子开关的使用方法

一、基础知识

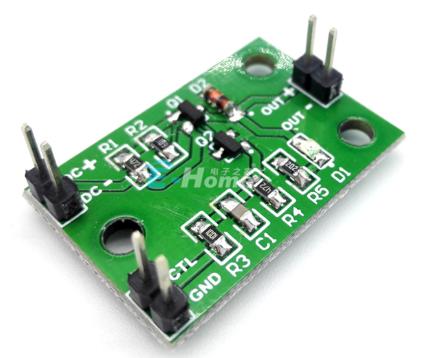

电子开关可以通过树莓派上的PWM信号控制输出电压的高低,达到调节电机转速,灯的亮度的功能。通过树莓派最高可以输出5V,输出驱动能力比单纯的GPIO口的3.3V更强。

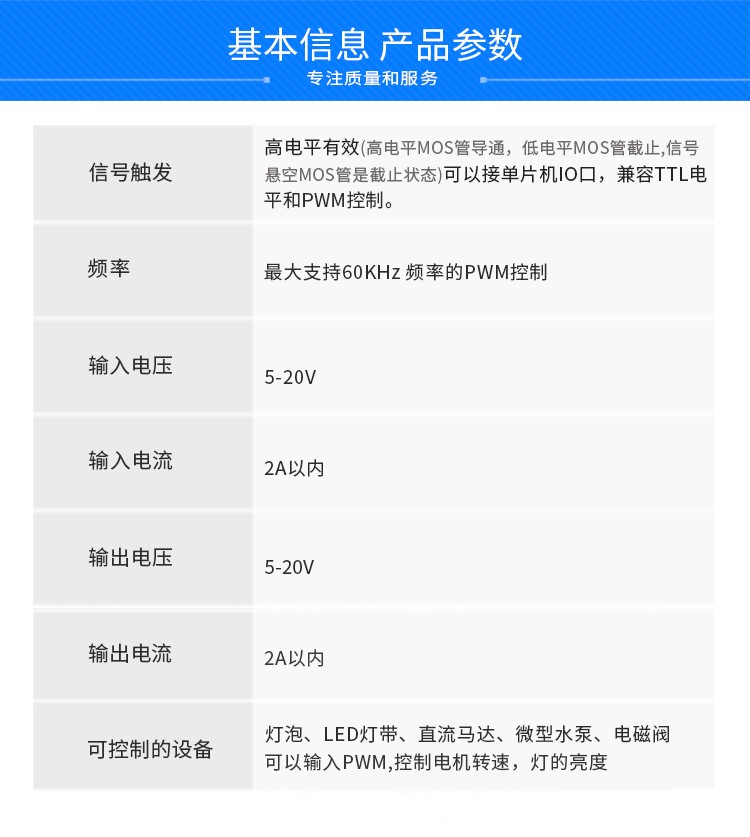

电子开关的参数如下:

二、硬件连接

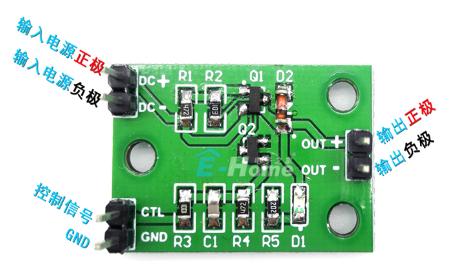

电子开关的一般接线方法如下图所示:

三、基础应用

下面以通过电子开关驱动TT马达为例,给大家展示具体如何使用。

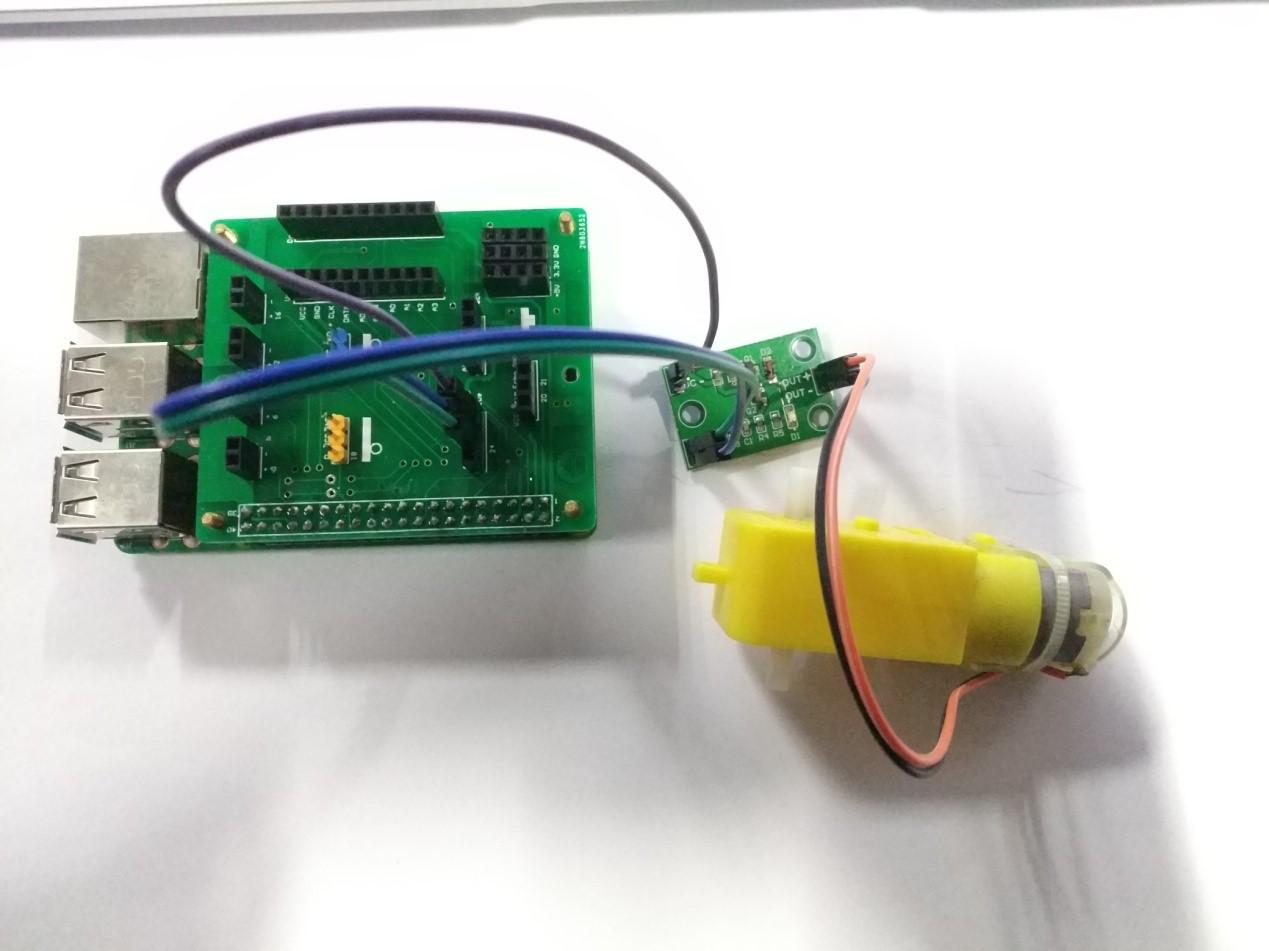

1、连线

其中:

DC+ —— VCC

CTL —— 24号引脚(其他GPIO引脚也可以)

GND —— GND

OUT+ —— TT马达正极

OUT- —— TT马达负极

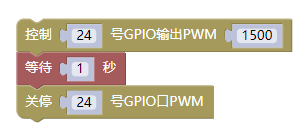

2、程序

当改变PWM输出值时,马达的转速会改变。
