水质传感器积木块

  • 水质检测传感器,又名TDS传感器,用于测量水的TDS值,TDS数值可反应水的洁净程度,可应用于生活用水、水培等领域的水质检测。
  • TDS (Total Dissolved Solids),中文名:总溶解固体,又称溶解性固体总量,表明1升水中溶有多少毫克溶解性固体。一般来说,TDS值越高,表示水中含有的溶解物越多,水就越不洁净。因此,TDS值的大小,可作为反映水的洁净程度的依据之一。

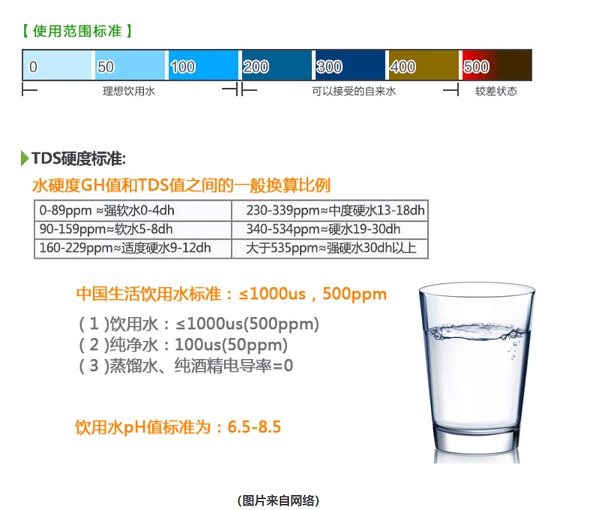

  • 图1

    (图1)TDS标准对照图

1. 积木功能说明

  • 功能简介:获取水质检测结果。
  • 参数说明

    • 参数1:选择所用模拟端口。
  • 返回值:返回水质检测结果,单位为ppm,表示一升水中溶解有多少毫克溶解性固体物。

2. 硬件接线说明

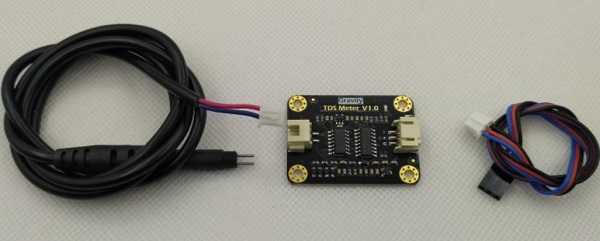

  • 图2

    (图2)水质检测传感器实物图

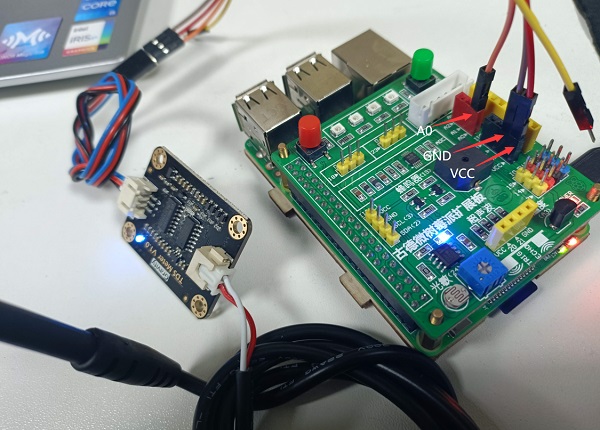

  • 图3

    (图3)水质检测传感器接线图


序号 标注 管脚功能 用途
1 s A0 模拟信号端口
2 - GND 电源负极
3 + VCC 电源正极

注:由于使用模拟端口获取检测数据,所有在使用时需要接上模数转换器。(二代扩展板和集成扩展板自带模数转换器)

3. 注意事项

  • TDS探头不能用于55℃以上的水中。

  • TDS探头放置位置不能太靠近容器边缘,否则会影响示数。

  • TDS探头头部与导线为防水,可浸入水中,但连线接口处与信号转接板不防水,请注意使用。

4. 积木块应用案例

  • 下面的例子展示了如何使用水质检测传感器。

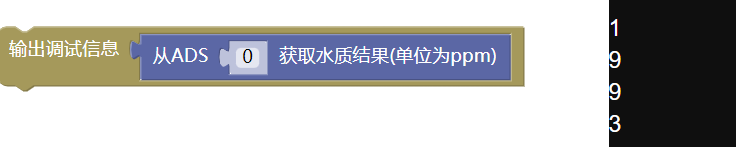

图4

(图4)水质测试
