土壤湿度传感器

目录

一、基础知识

二、硬件连接

三、基础应用(图形化)

四、基础应用(Python)

五、相关课程链接

一、基础知识

此处我们所说的湿度传感器即为土壤湿度传感器。

土壤湿度传感器又名:土壤水分传感器、土壤墒情传感器、土壤含水量传感器。主要用来测量土壤相对含水量,做土壤墒情监测及农业灌溉和林业防护。土壤湿度传感器采用FDR频域反射原理。FDR(Frequency Domain Reflectometry)频域反射仪是一种用于测量土壤水分的仪器,它利用电磁脉冲原理、根据电磁波在介质中传播频率来测量土壤的表观介电常数,从而得到土壤相对含水量,FDR具有简便安全、快速准确、定点连续、自动化、宽量程、少标定等优点。是一种值得推荐的土壤水分测定仪器。

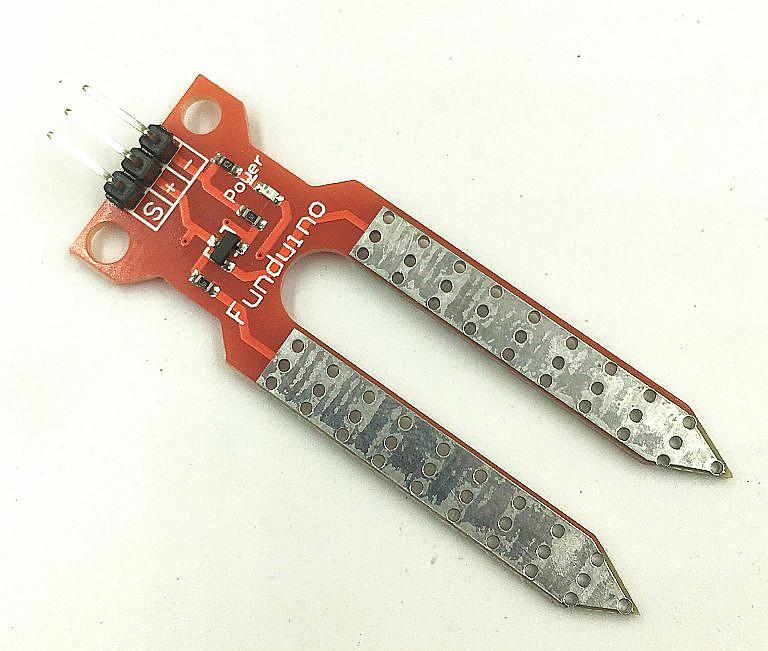

土壤湿度传感器如图1所示。

图1 土壤湿度传感器

二、硬件连接

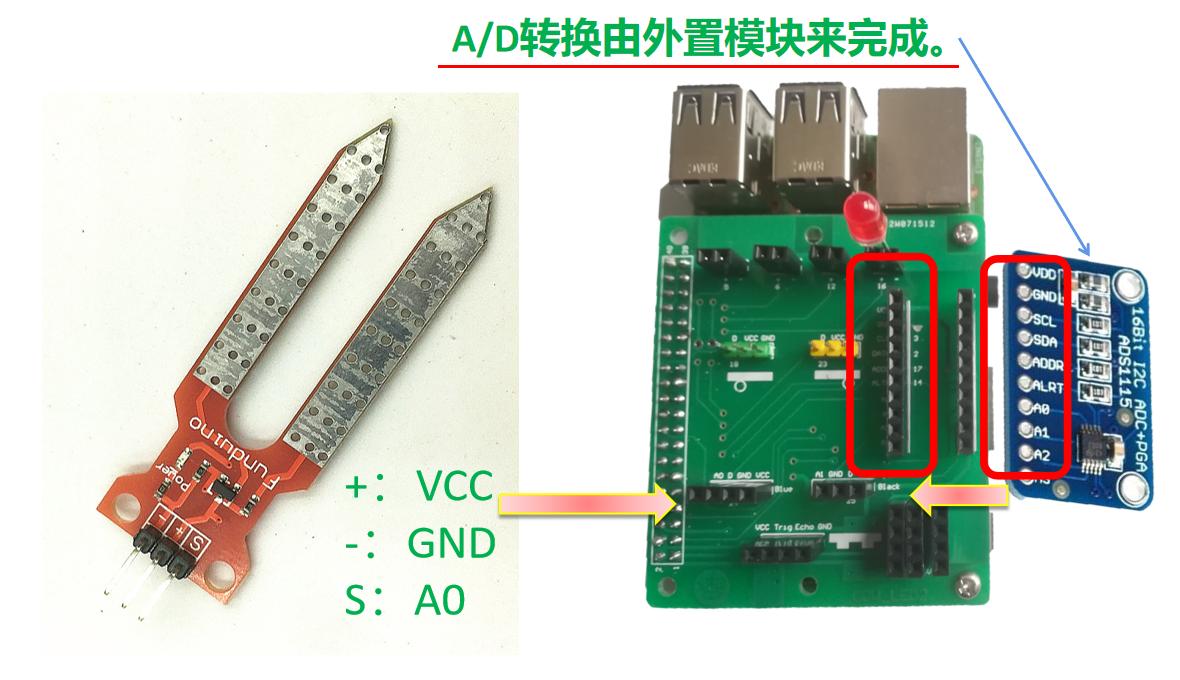

土壤湿度传感器的连接方式比较特殊,需要一端插入土壤中,另一端与扩展板相连接,为了使用方便,我们可以采用杜邦线来进行连接,土壤湿度传感器的输出值通过A/D转换电压信号,即可检测土壤水分,土壤越干燥,输出电压越小,土壤越湿润,输出电压越大。需注意,这里的A/D信号转换是需要借助外置模块来完成的,即如图2的数模转换器。如下图是土壤湿度检测器的连接方式。

图2 土壤湿度传感器连线

三、基础应用(图形化)

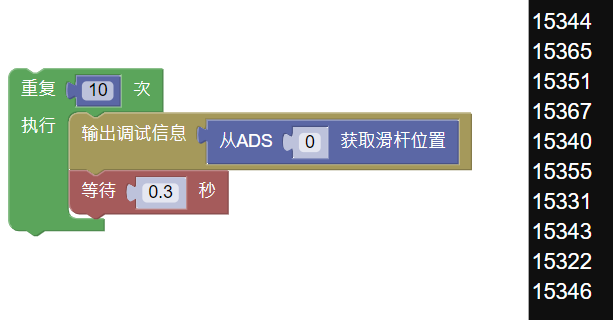

  1. 1、 土壤湿度传感器测试程序如下图,检测三秒钟内(重复10次*等待时间0.3秒),每隔0.3秒获取并输出一次土壤传感器的值。
    图3 土壤湿度传感器测试程序

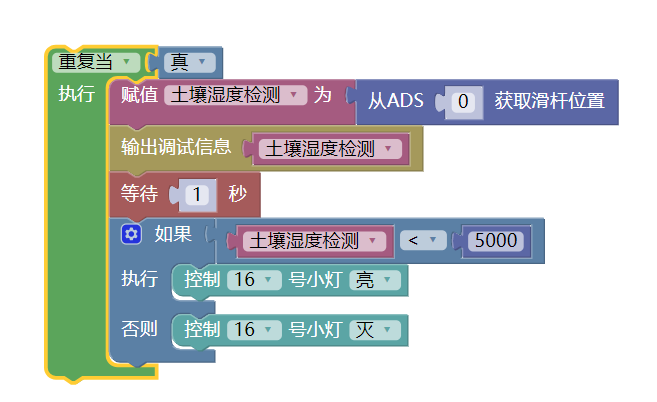

2.2、 土壤湿度传感器控制小灯亮灭程序。程序永远执行(除非强行中断程序或切断电源)。每间隔60秒钟获取一次土壤湿度传感器的电压值,如若电压值小于设定值,即土壤湿度过小时,则小灯亮起,提示土壤湿度过低,应该浇水,否则小灯熄灭,表示土壤湿度足够。具体程序如下图所示。

图3 土壤湿度传感器控制小灯程序

3.此处为下载链接

4.土壤湿度传感器控制小灯亮灭程序效果视频 [土壤湿度传感器控制小灯亮灭效果演示视频]

(https://weibo.com/3264309324/JDUzt6WLU)

四、基础应用(Python)

暂无,需要后期补充

五、相关课程链接

暂无,需要后期补充
