获取（1-27）号上拉电阻按钮检测结果

1. 积木功能说明

• 功能简介：
• 读取相应GPIO口的电平结果，且设置相应GPIO口的初始电平为高电平，读取结果为GPIO口的电平状态。
• 上拉就是将不确定的信号通过一个电阻嵌位在高电平，上拉的电阻同时起限流作用。
• 参数说明：

  • 参数1：GPIO端口号，范围为：1-27，变量类型为：整型。

• 返回值：0或1。当GPIO口电平为低时，返回值为：0；当电平为高时，返回值为：1。

2. 硬件接线说明

（图1）按钮连接图

3. 注意事项

• 硬件上没有上拉电阻的按钮；
• 按钮按下状态为低电平；
• 若情况满足以上两点，使用该积木块，通过软件设置上拉电阻，使按钮未按下悬空时的电平稳定为高电平。

4. 积木块应用案例

案例1

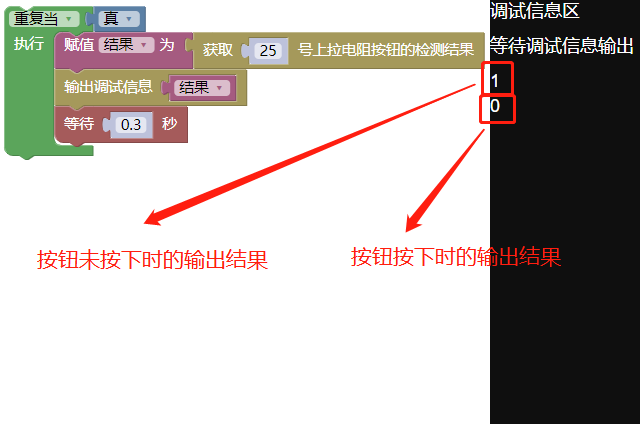

• 下面的例子展示了如何检测按钮输出的结果。



  （图2）输出按钮的检测结果

• 点击这里下载本案例代码。

案例2

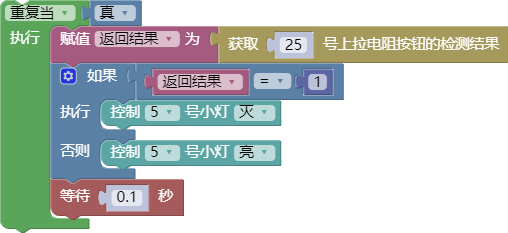

• 下面的例子展示了如何用该积木实现按钮按下灯亮，松开灯灭。



  （图3）按钮按下灯亮，松开灯灭

• 点击这里下载本案例代码。
