LM35温度传感器积木块区

1. 积木功能说明

  • 功能简介:使用LM35温度传感器测温。
  • 参数说明
    • 参数1:输入获取温度信号的模拟接口。
  • 返回值:返回测得的温度值。

2. 硬件接线说明

图1

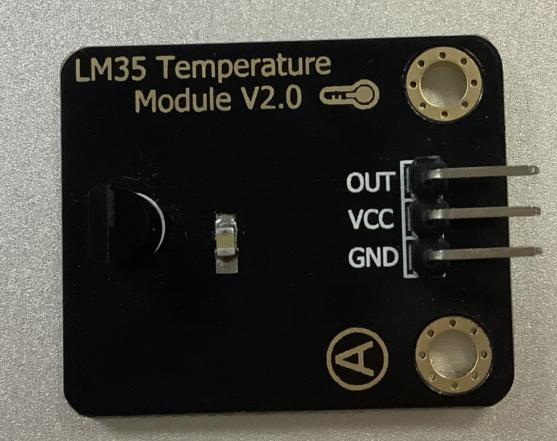

(图1)温度传感器实物图

图2

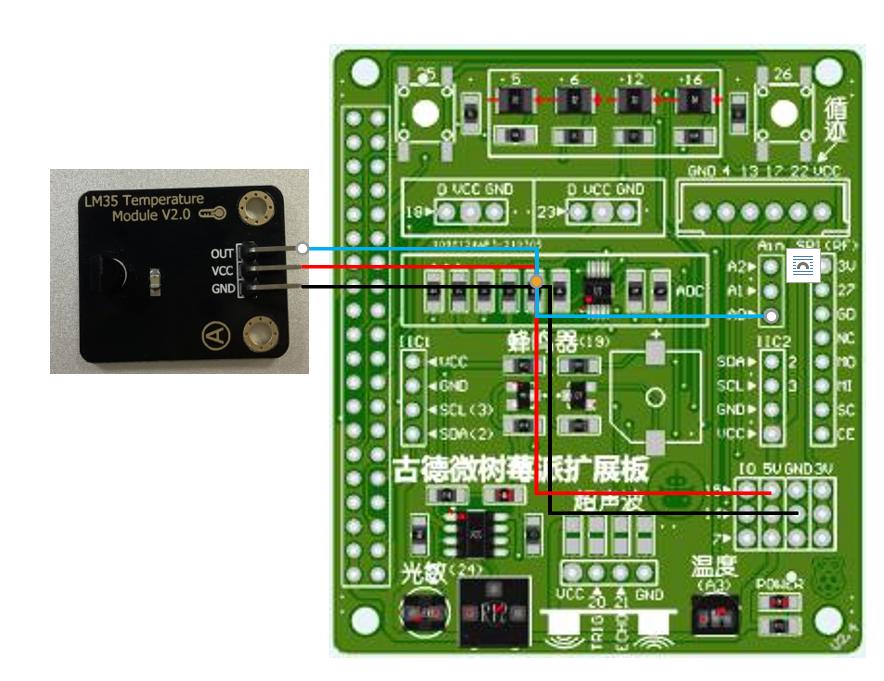

(图2)温度传感器与树莓派扩展板的接线图

3. 注意事项

  • LM35温度传感器输出为模拟值,需要配合模数转换器使用。

4. 积木块应用案例

  • 下面的例子展示了如何使用LM35温度传感器积木块。

图3

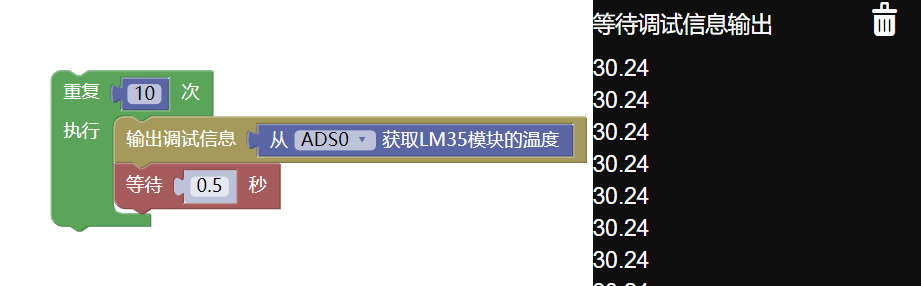

(图3)温度传感器测试程序


图4

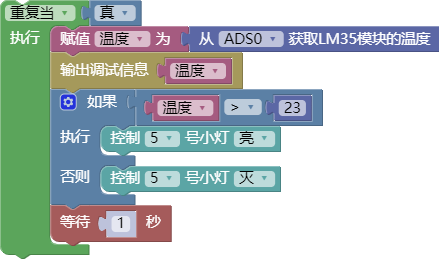

(图4)通过温度传感器控制小灯
