五按键

1. 功能说明

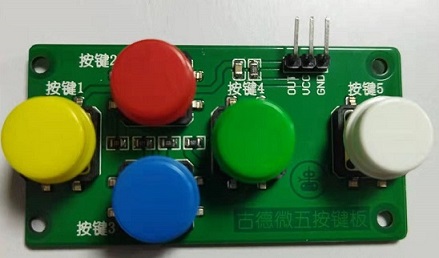

• 五按键的功能和按钮类似，有时我们需要有多个信号控制不同的操作，一个按钮很难实现，多个按钮又会过多的占用GPIO口， 便可以使用五按键来实现。按下不同的按键返回的模拟信号值不同，以此来区分是按下五按键中的哪个按键。

2. 硬件接线说明

（图1）一代扩展板五按键实物接线图

• 由于五按键需要测得模拟信号，而一代扩展板没有模数转换器，所以需要外接一个模数转换器。

（图2）二代扩展板五按键实物接线图

（图3）集成扩展板五按键实物接线图

（图4）风扇实物接线图

3. 注意事项

• 无。

4. 积木块应用案例

• 下面的例子展示了如何使用五按键模块。

• 五按键的实现原理为五按键中的每个按键都对应不同的模拟值，测得五按键输出模拟值便可以得知与之对应的按钮按下，在测得不同的模拟值时实现不同的功能。

• 正确连接硬件后，使用如下代码单独测试每个按键输出的模拟值。

（图5）按键模拟值测试程序

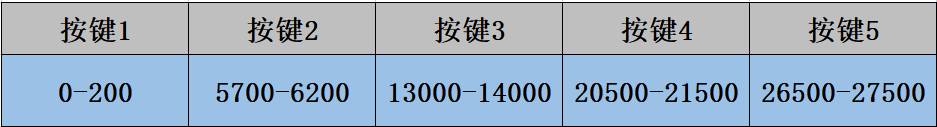

• 测得每个按键都有与之对应的值，以下为每个按键输出值大致的范围。（模拟值是一个波动值，在一个比较小的范围内波动，以实测为准。）

（图6）按键模拟值大致范围

• 在测得每个按键的模拟值后，编写如下程序，使得每个按键的模拟值可以稳定落在对应的区间之中。

（图7）五按键使用

• 下面以五按键控制可调速风扇为例。

（图8）五按键控制可调速风扇

• 点击这里下载本案例代码。
