火焰传感器
目录
一、基础知识
二、硬件连接
三、基础应用（图形化）
四、基础应用（Python）
五、相关课程链接
一、基础知识
该火焰传感器可以检测火焰或者波长在760纳米～1100纳米范围内的光源，打火机测试火焰距离为80cm，对火焰越大，测试距离越远。探测角度60度左右，对火焰光谱特别灵敏。如图1所示。

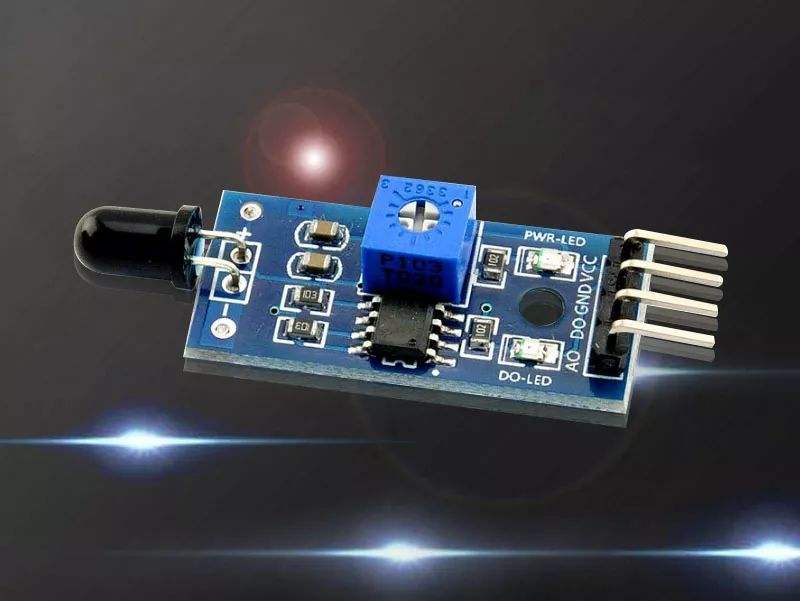

图1 火焰传感器
二、硬件连接

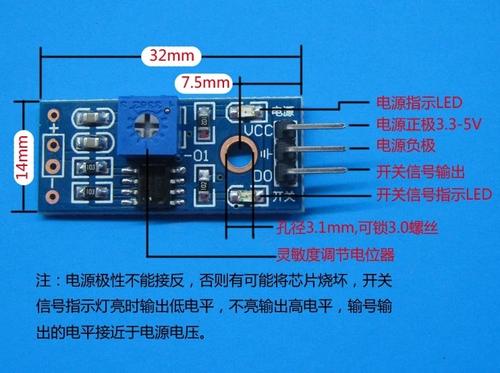

图2 火焰传感器连线
三、基础应用（图形化）
- 火焰传感器测试（数字量输出0或1）

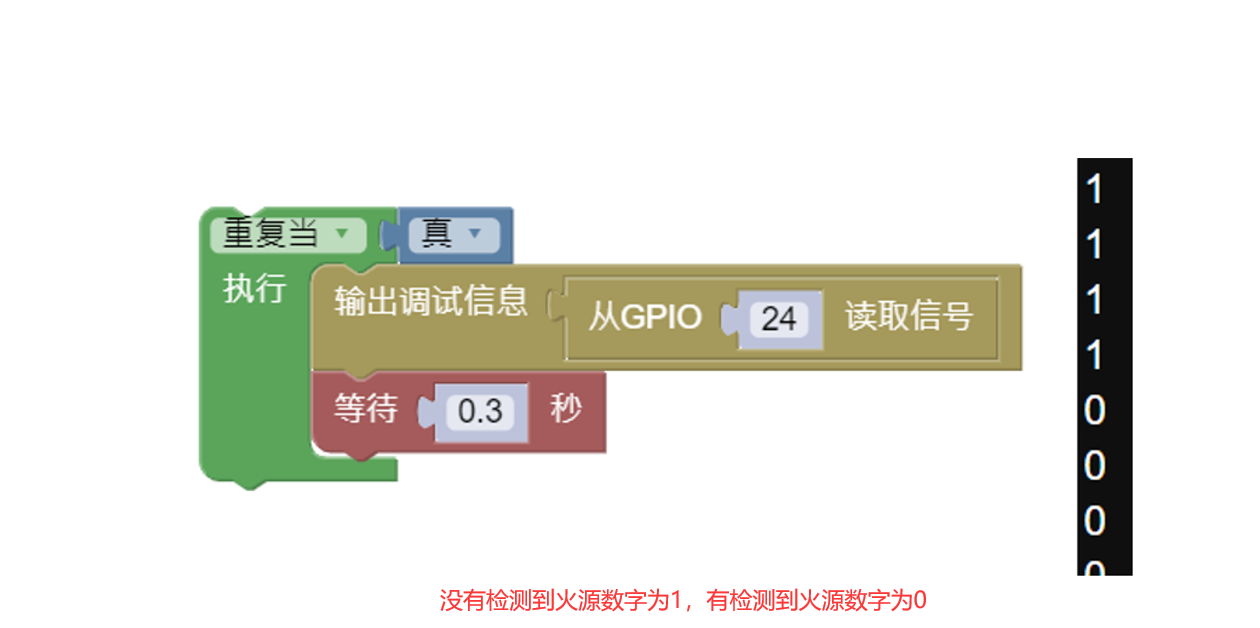

图3 火焰传感器测试（数字量输出0或1）
- 火焰传感器测试（模拟量输出）

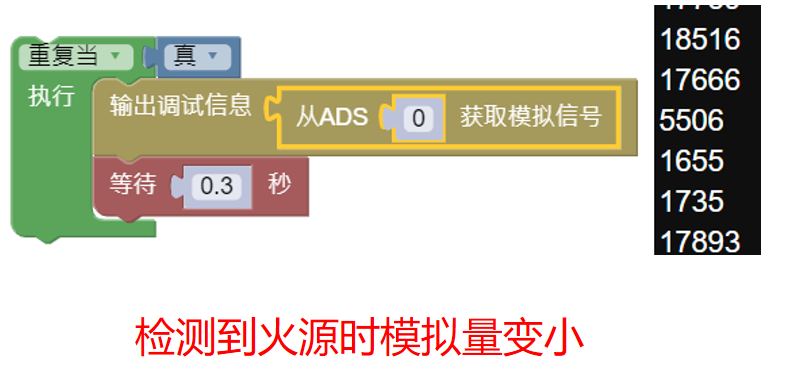

图4 火焰传感器测试（模拟量输出）
四、基础应用（Python）
- 雨水传感器测试（数字量输出0或1）
