按钮

图1 按键实物图

1. 基础知识

  • 按钮,是一种常用的控制元件,常用来接通或断开“控制电路”(其中电流很小),从而达到控制设备运行的一种开关,不仅如此,除去开关的用途,按钮还可以作为输入设备进行各种信息的输入,是一种非常实用的设备,如图1所示。

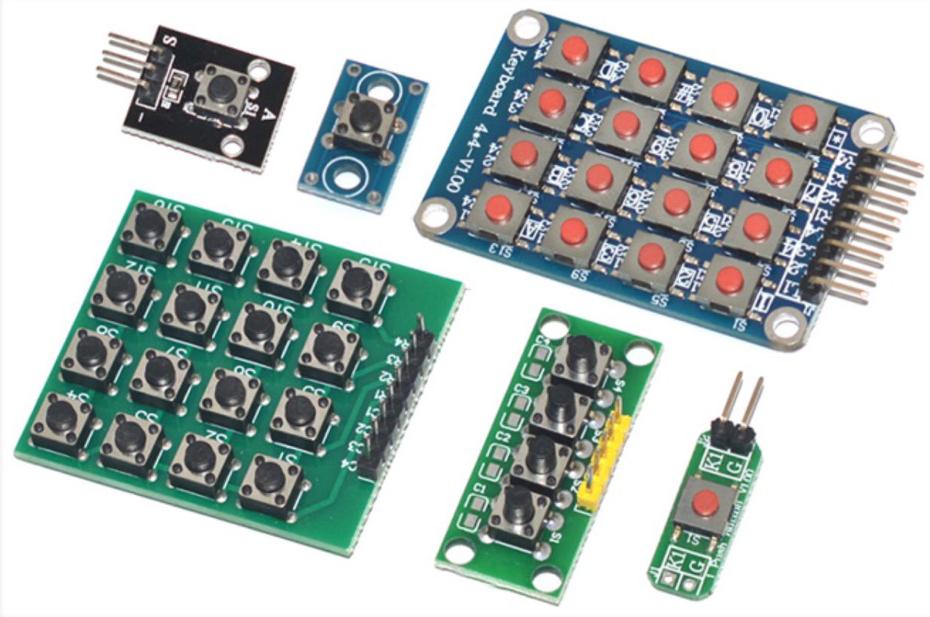

  • 按钮在使用中有独立式按钮和矩阵式按钮:当按钮作为开关使用,所需个数较少时,常用独立式按钮进行连接;当所需按钮个数较多时,为节省IO线数量,常用矩阵式按钮以代替独立式按钮。如图2所示

    图2 矩阵式键盘

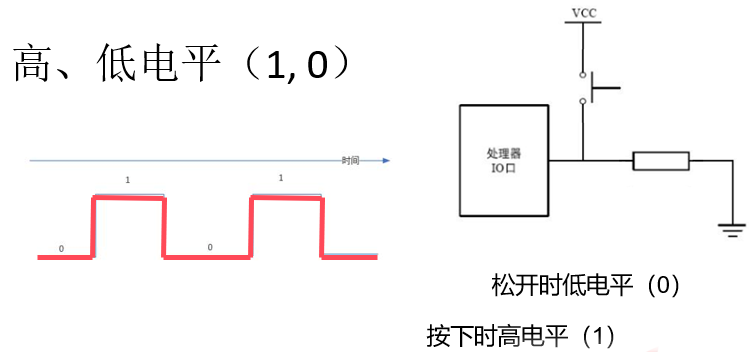

  • 按钮的使用原理如下:按钮有两个状态:高—低电平,按钮松开时为低电平,按下时为高电平,高电平为1,低电平为0.具体状态如图3所示。

    图3 按钮原理图

2. 硬件连接

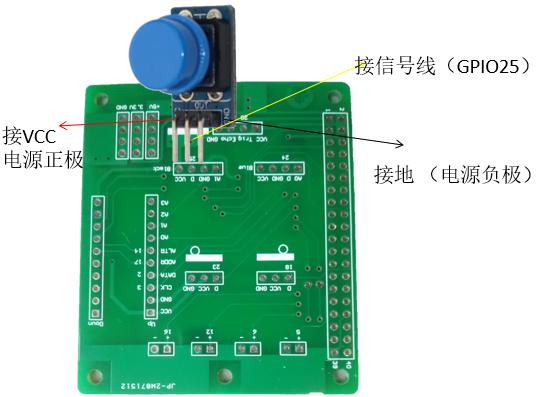

  • 按钮的连接方式与按钮的结构有关,按钮有三个引脚(如图4所示),分别为VCC(电源)、OUT(反馈,输出信息)、GND(地),在接入时,应遵循接口一一对应的原则。需注意,如若按钮的引脚顺序与扩展板顺序不一致,则不可直接插入,我们应使用杜邦线将按钮与树莓派对应的引脚连接,或通过古德微设计的扩展板,将按钮直接插入引脚排。以GPIO为25号的引脚排为例,如图5所示。
    图4 按钮引脚示意图
    图5 按键连线示意图

3. 基础应用(图形化)

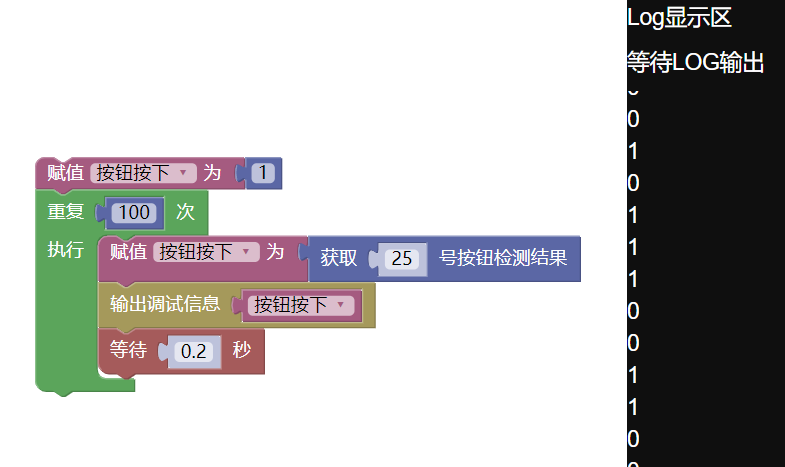

1.按钮状态:

  • 检测在20秒内(等待0.2秒*100次重复)用户是否按下按钮,当按钮被按下时LOG输出会显示为1,否则为0。如图6所示。
    图6 按钮状态

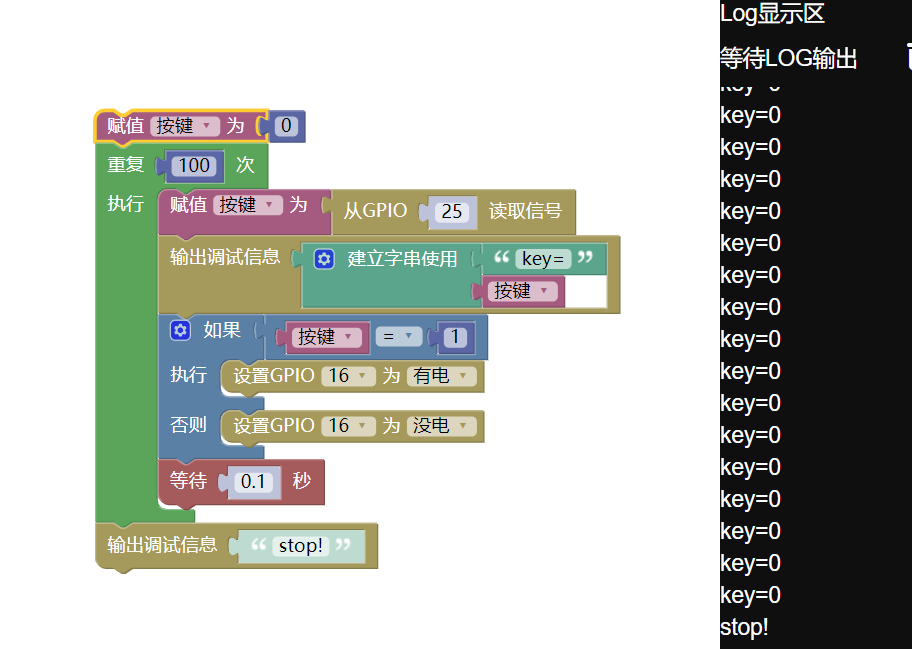

2.按钮控制小灯:

  • 用户在10秒内(等待10秒*100次重复),当按下按钮时,小灯就会亮起来,当松开按钮或100次循环(超过10秒)结束时,小灯熄灭。积木块如图7所示。
    图7 按钮控制小灯

3.此处为程序下载链接:

4.按钮控制小灯亮灭效果演示:

按钮控制小灯亮灭效果演示

4. 基础应用(Python)

1.按钮控制小灯程序在Python环境下具体代码如图8所示。

import RPi.GPIO as GPIO
import time
LED=6 # 小灯GPIO号
KEY=25 # 按钮GPIO号
GPIO.setwarnings(Flase)
GPIO.setmode(GPIO.BCM) # 指定BCM引脚编号模式
GPIO.setup(LED,GPIO.OUT) # 设置小灯的GPIO为输出信号
GPIO.setup(KEY,GPIO.IN) # 设置按钮的GPIO为接收信号
while Trueif GPIO.input(KEY)==1: # 判断按键是否被按下
        print('KEY=1')
        GPIO.output(LED,GPIO.HIGH) # 设置小灯GPIO为高电平
    else:
        print('KEY=0')
        GPIO.output(LED,GPIO.LOW) # 设置小灯GPIO为低电平
    time.sleep(0.5) # 等待0.5秒
图8 按钮控制小灯python程序

5. 相关课程链接

  1. 小按钮 大用处
